地埋式多节自动伸缩喷灌集成设备

　　简称地埋伸缩喷灌

　　“地埋式多节自动伸缩喷灌集成设备”是一种改变了传统喷灌模式、与互联网技术、物联网技术相融合的高度集成自动喷灌、施肥新型农业装备。由河北省科技厅组织中国工程院院士、中国农科院、中国水科院、河北农科院、河北水利厅、河北农业厅等专家进行评审，设备达到国际水平。它的推广应用为我国农业节水灌溉自动化、灌溉与机械化的有机融合及农业节水灌溉的智能化提供了有力保障。

　　一、工作原理

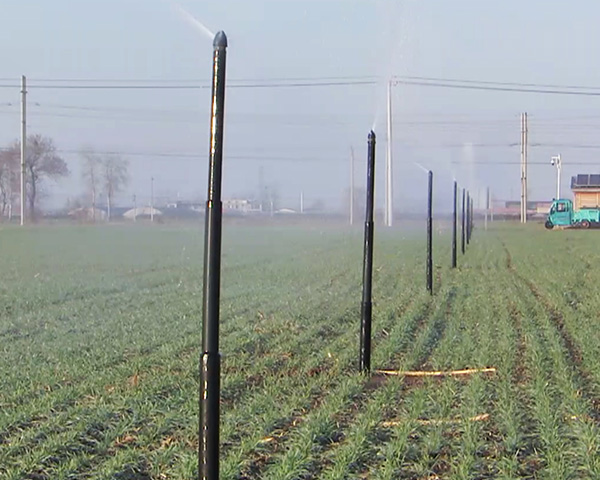

　　采用多节不同口径、不同高度、上小下大的微锥形立管，多节重叠套装，降低了立杆高度更便于安装，减少施工成本。上小下大的锥形结构，既保证了在立杆上升和下降过程中，立杆的伸缩流畅度，又能防止泥沙进入管内。

　　采用水压转化液压原理。立杆上升时向上推，回缩时向下拉。确保立杆伸缩的稳定性。

　　二、创新亮点

　　1、工艺创新。采用无合模立缝超长一次成型工艺，保证了锥形管的圆度和光滑度，提高了设备的密封度和使用寿命。

　　2、结构创新。采用微锥形套管结构，保证了多节套管保压密封性、破土流畅性，解决了泥沙附壁导致磨损卡顿等问题，实现了立杆的自动伸缩。

　　3、模式创新。在设备伸缩运行控制上，加装了压力转换装置，在给水首部、支管阀门的共同配合下，完成了田间尾端一公里自动灌溉问题。

　　4、喷洒创新。系列多孔震动式旋转喷头与伸缩立杆连为一体，水量喷洒更均匀，有效地降低了立杆晃动的程度。

　　解决问题

　　1、解决了地埋式自动伸缩式喷灌材料成本和施工成本过高的难题。与其它自动伸缩式喷灌相比，材料成本降低了50%，设备安装施工成本降低了三分之二以上。

　　2、解决了灌溉设备与农机作业相互影响的难题，实现了它们之间的有机融合。每次灌溉完毕，设备自动缩入地下350—400mm，不影响农机作业。

　　3、极大的节约了人工成本。传统喷滴灌，每亩人工成本约在10元左右，使用本设备人工成本每亩只有0.2元，灌溉、施肥的人工成本节约98%以上。

　　4、节约土地成本。与传统管灌、喷灌相比，节约土地10%左右。按照每亩1000斤小麦、1000斤玉米计算，每亩增收1900元。

　　5、维修保养便捷。采用基管与套管分体式连接方式，维修更方便，极大的降低了管理成本。

　　6、材料综合成本低。按每亩投入1500元计算(含全套设备)，折旧20年，每亩投入75元，与传统的微滴灌投入500元计，2年计，每年每亩250元，亩减少投入175元。

　　7、不易损坏和丢失。

　　技术优势

　　1、实现了灌溉施肥不进地，降低劳动力成本，推进了农业节水灌溉施肥技术革命。

　　2、实现了节水灌溉施肥设备与农机田间作业的有机融合，推进种植全程机械化。

　　3、开启了灌溉施肥水肥一体自动化技术在农田应用的新模式，推进智慧农业信息化。

　　4、选用了新材料、新工艺，大大降低了节水灌溉施肥设备成本、安装成本与运行成本，性价比更高，推进高标准粮田建设。
